Tìm hiểu các loại vòng bi phổ biến hiện nay

Vòng bi là linh kiện phổ biến dùng trong các thiết bị, máy móc công bị. Cùng tìm hiểu về các loại vòng bi để có được sự lựa chọn phù hợp nhất nhé.

1. Vòng bi là gì?

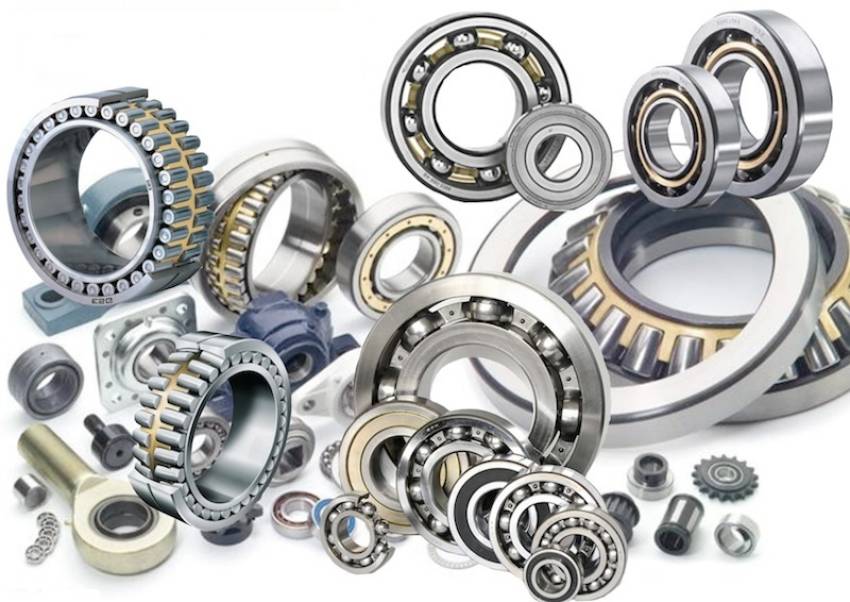

Vòng bi, hay thường được gọi là bạc đạn, được phân loại dựa vào hướng chịu lực và thiết kế, hoặc chia thành vòng bi tròn và vòng bi đũa tùy thuộc vào loại con lăn.

Vòng bi hướng kính sẽ được thiết kế để chịu lực vuông góc với trục tâm, ngược lại vòng bi chặn dọc trục chịu tải theo hướng trục.

Tùy thuộc vào thiết kế và mục đích sử dụng, vòng bi được chia nhỏ thành các loại khác nhau. Vòng bi đũa có thể chia thành vòng bi đũa trụ, vòng bi côn, vòng bi cà na, hoặc vòng bi kim. Vòng bi tròn có thể phân loại theo số dãy bi, như vòng bi tròn một dãy hoặc hai dãy. Thêm vào đó, vòng bi tròn cũng có thể được phân loại thành các nhóm nhỏ dựa trên mối liên quan giữa vành vòng bi, viên bi, kiểu vành vòng bi và các phụ kiện đi kèm.

>>>Đọc thêm: Găng tay chịu nhiệt 3M | Chính hãng – Giá tốt nhất 2024

2. Các loại vòng bi phổ biến nhất hiện nay

2.1. Vòng bi cầu

Vòng bi cầu là loại vòng bi thông dụng nhất hiện nay với thiết kế đơn giản, độ bền tốt, hoạt động với tốc độ cao và không cần bảo dưỡng nhiều. Vòng bi cầu được sử dụng phổ biến trong các loại máy móc công nghiệp và các thiết bị dân dụng.

Được thiết kế với khả năng lắp đặt linh hoạt, với khả năng tách rời vòng trong, vòng ngoài và vòng cách, có các phần tử lăn được sắp xếp thành một hàng bi hình cầu. Chúng được sản xuất với nhiều kích thước khác nhau và chia thành hai loại: vòng bi cầu chặn trục theo một hướng và vòng bi cầu chặn trục theo hai hướng.

Một số vòng bi cầu thông dụng như vòng bi cầu một dãy, vòng bi cầu đỡ chặn, bi cầu tự lựa, vòng bi cầu maximum,…

2.2. Vòng bi côn

Ổ bi côn chứa các phần tử lăn hình trụ, bằng cách tiếp xúc thẳng hàng với các rãnh bên trong và bên ngoài, chúng cung cấp khả năng hỗ trợ tải trọng lớn hơn.

Bạc đạn lăn hình côn được thiết kế để linh hoạt chịu tải lớn và hiệu quả như nhau trong việc xử lý cả lực đẩy và tải trọng hướng tâm. Chúng được sử dụng rộng rãi trong ngành công nghiệp ô tô, nơi chúng có khả năng chịu tải nặng và hỗ trợ bánh xe.

Khi các bề mặt côn được mở rộng, chúng tạo điều kiện hợp nhất tốt hơn tại một điểm duy nhất trên trục của ổ trục. Điều này chứng tỏ rằng điều kiện cán cho phần tử cán được tối ưu hóa.

>>>Tìm hiểu thêm: Máy cắt plasma cầm tay – Cắt nhanh, chính xác, hiệu quả

2.3. Vòng bi kim

Đặc điểm của vòng bi kim bao gồm những con lăn có dạng trụ nhỏ, kích thước các loại khác nhau. Vòng bi kim có thể chịu được lực hướng tâm vô cùng lớn, vận hành với tốc độ cao, được sử dụng trong các máy ép nhựa, các máy cắt trong các ngành sản xuất.

Vòng bi kim thường là loại vòng bi đũa hình trụ, có các phần tử lăn (bi đũa) có đường kính nhỏ hơn chiều dài. Sự điều chỉnh cấu trúc của con lăn và rãnh lăn giúp ngăn chặn các đỉnh ứng suất, làm tăng khả năng chống mài mòn và kéo dài tuổi thọ của vòng bi.

2.4. Bạc đạn lực đẩy con lăn

Vòng bi đẩy của con lăn được thiết kế để xử lý lực đẩy lớn hơn và thường được ứng dụng trong hộp số ô tô, nơi chúng đóng vai trò hỗ trợ bánh răng xoắn. Giữa các ổ trục đẩy con lăn, ổ trục hỗ trợ bánh răng là một trong những ứng dụng phổ biến.

Với tên gọi nó, ổ lăn hình trụ được cấu tạo đặc biệt để chịu tải dọc trục hoặc lực đẩy theo trục.

Vòng bi đẩy con lăn có hiều cao phần dọc trục thấp, giảm yêu cầu không gian lắp đặt và lắp ráp. Khả năng chịu tải cao nhờ sự hiện diện của các con lăn, tạo sự tiếp xúc đồng đều và cho phép ổ trục chịu tải nặng hơn.

2.5. Bạc đạn tang trống

Vòng bi tang trống (vòng bi lăn hình cầu)  là loại vòng bi tự căn chỉnh được thiết kế để chịu tải trọng hướng tâm và tự động bù cho các sai số góc lớn (lệch trục). Chúng được thiết kế theo hàng kép, với cả hai hàng của con lăn có rãnh hình cầu chung ở vòng ngoài. Đặc điểm này làm cho chúng quan trọng trong những trường hợp khó có độ song song chính xác giữa trục và vỏ cả hai trục.

Cấu tạo của vòng bi tang trống bao gồm nhiều con lăn tang trống không đối xứng với nhau, và các rãnh lăn này được lắp với nhau tạo thành góc nghiêng khoảng 45 độ. Cấu trúc này giúp sản phẩm có khả năng chịu tải trọng dọc trục rất cao, đồng thời có thể chịu được tải trọng hướng kính ở mức độ trung bình.

>>>Có thể bạn quan tâm: Van chống cháy ngược và những điều bạn cần biết
