Máy phay là gì? Cấu tạo, ứng dụng của máy phay

Với khả năng gia công mọi loại vật liệu từ kim loại đến nhựa, máy phay không chỉ là một trợ thủ đắc lực của các nhà sản xuất mà còn là nguồn động viên cho sự tiến bộ trong ngành công nghiệp. Hãy cùng nhau khám phá sâu hơn về khái niệm máy phay là gì, cấu tạo, hoạt động và ứng dụng của máy phay, thiết bị quyết định sự thành công của nhiều dự án kỹ thuật hiện đại.

1. Máy phay là gì? Cấu tạo và công dụng

1.1 Khái niệm máy phay

Máy phay là gì? Là một công cụ linh hoạt được sử dụng chủ yếu để phay bề mặt phẳng trên nhiều loại vật liệu như kim loại và gỗ. Ngoài ra, nó cũng có thể được dùng để thực hiện các công việc như khoan, khoét, cắt bánh răng và gia công các rãnh trên các chi tiết gia công. Trong ngành công nghiệp gỗ, máy phay thường được gọi là máy phay gỗ hoặc máy soi gỗ.

Máy phay

1.2 Cấu tạo của máy phay

Đế máy phay
Thân máy phay
Bệ công xôn
Bàn máy ngang và bàn máy dọc
Thân ngang và trục gá dao
Bệ đỡ trục gá dao
Trục chính máy phay
Vít me
Motor chính và Motor phụ
Tay quay và cần ly hợp
Sóng trượt và vít me
Hộp giảm tốc trục chính và hộp giảm tốc motor phụ
Hộp công tắc
Bơm dung dịch trơn nguội
Công tắc hành trình

Cấu tạo cơ bản của máy phay ngang

1.3 Máy phay có công dụng như thế nào?

Máy phay là một công cụ phổ biến được sử dụng để gia công các vật liệu rắn như kim loại, nhựa và gỗ. Công dụng chính của máy này là gia công các bề mặt phẳng và không đều bằng cách sử dụng nhiều loại công cụ cắt khác nhau như lưỡi quay, mũi khoan và thậm chí cả vật liệu mài mòn.

Trong ngành công nghiệp gỗ, máy phay thường được sử dụng để lượn tròn ván sàn, rào chắn, soi rãnh bản lề, trang trí cạnh, cắt gọt, cắt mộng, cắt rãnh, khoét lỗ và đẽo phảng. Sản phẩm từ máy phay gỗ được sử dụng rộng rãi trong ngành sản xuất đồ gia dụng.

Bên cạnh đó, máy phay cũng được dùng để chế tạo các loại bánh răng, tạo ra các rãnh hoặc rãnh trên phôi, và gia công các bề mặt phẳng và không đều. Chúng cũng thường được sử dụng trong các ngành công nghiệp để sản xuất các hình dạng phức tạp và đa dạng khác nhau.

2. Có bao nhiêu loại máy phay?

Các loại máy phay phổ biến bao gồm:

Máy phay đứng: Đây là loại máy phay với trục chính thẳng đứng so với mặt bàn làm việc. Thường được sử dụng để phay các mặt phẳng bằng dao phay mặt đầu hoặc dao phay ngón. Một số máy phay đứng có khả năng xoay nghiêng trục chính ở một góc tùy ý so với bàn máy.

Máy phay đứng

Máy phay nằm ngang: Loại máy phay này có trục chính nằm ngang so với mặt bàn làm việc.

Máy phay ngang

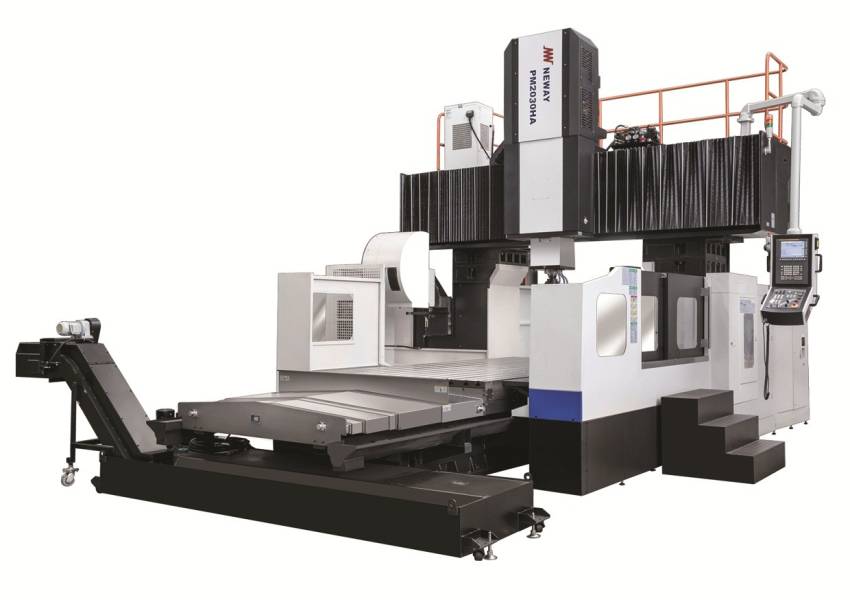

Máy phay giường: Được thiết kế với 1, 2, 3 hoặc 4 trục chính. Khác với các loại máy phay khác, bàn máy phay giường chỉ thực hiện chuyển động dọc, còn chuyển động ngang và lên xuống do đầu máy phay thực hiện. Thường được sử dụng để gia công vật liệu có kích thước và trọng lượng lớn hoặc để phay nhiều chi tiết cùng một lúc.

Máy phay giường

Máy phay chép hình: Dùng để gia công các bề mặt có hình dạng phức tạp theo một đường chép hình hoặc theo mẫu có sẵn. Các máy này có thể sử dụng các phương pháp chép hình cơ khí, thủy lực, điện – thủy lực, quang học, …

Máy phay chép hình

3. Hướng dẫn sử dụng máy phay

Để tiến hành các nhiệm vụ khác nhau bằng máy phay, chúng ta cần thực hiện các bước sau:

Bước 1: Chỉnh máy

Lắp trục gá
Lắp dao và vòng đệm
Kiểm tra độ đảo của dao
Lắp đồ gá
Lấy dấu trên chi tiết cần gia công
Đặt chốt ti hạn giới hạn hành trình của máy
Chỉnh vị trí gá dao để đạt chiều sâu phay mong muốn

Bước 2: Hiệu chỉnh

Chỉnh kích thước của máy phay đảm bảo khớp
Kiểm tra độ chính xác thông số gia công
Chỉnh các yêu tố khác như áp lực và nhiệt độ
Kiểm tra sản phầm hoàn thành đáp ứng đầy đủ các yêu cầu

4. Nguyên tắc an toàn khi sử dụng máy phay

Đọc hướng dẫn sử dụng: Tay cầm là bộ phận an toàn quan trọng nhất trên máy phay. Mỗi loại máy phay đều có đặc điểm riêng, vì vậy, ngay cả những thợ mộc có kinh nghiệm cũng cần phải đọc hướng dẫn sử dụng trước khi bắt đầu. Hướng dẫn này sẽ mô tả các tính năng an toàn và qui trình vận hành.
Có thể gắt điện dễ dàng: Khi gặp vấn đề trong quá trình vận hành, việc ngắt nguồn điện ngay lập tức là cần thiết để tránh tai nạn. Hãy đảm bảo rằng bạn có thể ngắt điện một cách nhanh chóng để đảm bảo an toàn cho mình và người khác.
Thiết bị an toàn: Trước khi bắt đầu công việc, hãy đảm bảo bạn đang sử dụng các thiết bị bảo hộ như kính bảo hộ, găng tay và áo tạp dề để bảo vệ mình khỏi các vụn gỗ và các tai nạn có thể xảy ra.

Lưu ý khi sử dụng máy phay

5. Tổng hợp các lưu ý khi sử dụng máy phay

Không nên mặc quần áo rộng thùng thình: Quần áo quá rộng hoặc các dây trang sức có thể mắc kẹt trong máy phay, gây nguy hiểm cho người sử dụng. Hãy mặc quần áo vừa vặn và tránh mang các phụ kiện có thể làm rối trong quá trình làm việc.
Nghiêng người về phía máy phay: Tránh nghiêng máy phay để quan sát, vì điều này có thể gây nguy hiểm cho người sử dụng. Thay vào đó, hãy tắt máy và di chuyển xung quanh để quan sát an toàn hơn.
Giữ chặt gỗ: Khi máy phay hoạt động, hãy giữ chặt mảnh gỗ để tránh chúng bắn ra ngoài và gây nguy hiểm cho bạn và người khác.

6. Tổng hợp các hãng máy phay uy tín nhất trên thị trường

Một số các hãng máy phay CNC được ưa chuộng nhất tại thị trường Việt Nam:

Yamazaki Mazak
Makino
Hision
Sunmil

Thông qua bài viết trên, bạn đã hiểu máy phay là gì rồi đúng không. Nếu bạn đang phân vân không biết nên mua máy phay ở đâu thì sao không ghé thử Vật tư Kim khí Tiêu Tiêu. Một địa chỉ uy tín với dịch vụ hỗ trợ khách hạn tận tâm. Đừng quên gọi cho chúng tôi thông qua số hotline 0969 247 005 để nhận báo giá ngay nhé!
