Aptomat là gì? Khám phá thiết bị bảo vệ hệ thống điện

Ngày nay, việc sử dụng các thiết bị điện tử đang trở nên phổ biến hơn bao giờ hết. Điều này đặt ra yêu cầu cao về an toàn và ổn định của hệ thống điện trong gia đình và công ty. Hãy cùng Vật Tư Kim Khí Tiêu Tiêu tìm hiểu về Aptomat là gì trong bài viết dưới đây nhé!

1. Aptomat là gì? Nguyên lý hoạt động của Aptomat

Aptomat là một thuật ngữ xuất phát từ tiếng Nga, được sử dụng để mô tả thiết bị đóng cắt tự động, hay còn được biết đến như cầu dao tự động. Đôi khi, nó được viết tắt là CB (Circuit Breaker) hoặc thường được gọi tắt là Át. Trong hệ thống điện, Aptomat đóng vai trò quan trọng, có nhiệm vụ chính là bảo vệ mạch điện khỏi các vấn đề như quá tải, ngắn mạch, sụt áp, truyền công suất ngược, chống giật, chống rò, và bảo vệ theo từ nhiệt. Thiết bị này giúp đảm bảo an toàn và ổn định cho hệ thống điện và người sử dụng.

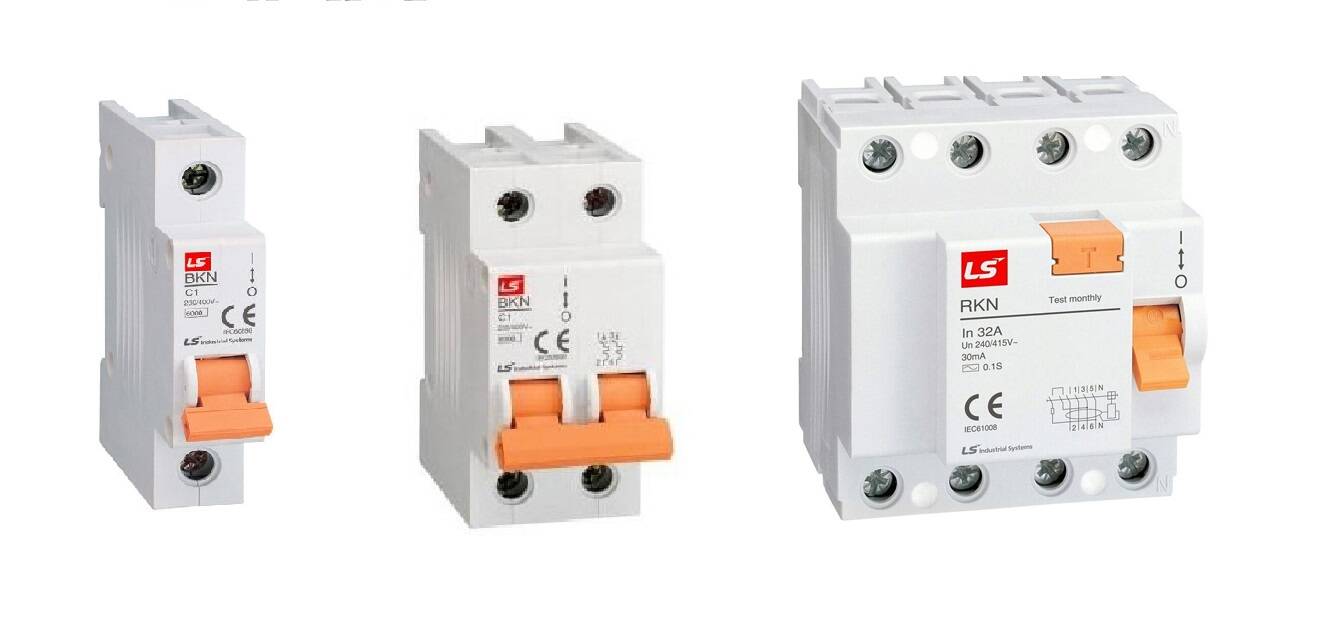

Aptomat bị nhảy liên tục và bí kíp khắc phục hiệu quả - Bộ Chuyển đổi tín hiệu PT100 | Loadcell | mV | 0-10v | 4-20ma — Thiết bị bảo vệ mạch điện

Nguyên lý hoạt động của Aptomat là khá đơn giản và đồng nhất trên hầu hết các mô hình. Các móc bảo vệ trong Aptomat chịu trách nhiệm ngắt mạch khi phát hiện các tình trạng lỗi trong hệ thống điện. Khi có sự thay đổi đột ngột trong dòng điện và điện áp, từ trường tạo ra trên lò xo (do điện áp quá thấp) giảm hoặc lò xo trở nên quá nóng (do điện áp cao), làm mở các tiếp điểm và ngắt dòng điện.

Trong trường hợp sự cố như ngắn mạch, sau một khoảng thời gian, các lò xo trong móc bảo vệ sẽ trở lại trạng thái bình thường, cho phép tiếp điểm tiếp xúc và dòng điện tiếp tục đi qua.

Ở các Aptomat dành cho gia đình với dòng điện định mức không lớn hơn 600A, người dùng sẽ sử dụng tay để điều khiển thiết bị hoạt động trở lại sau khi xử lý sự cố. Ngược lại, một số mô hình Aptomat cho hệ thống điện có dòng cao hơn (lên đến 1000A) thường có cơ chế điều khiển bằng điện từ.

Các tiếp điểm trong Aptomat thường được làm từ đồng, hợp kim đồng, hợp kim bạc, và các vật liệu dẫn điện xuất sắc khác. Tuổi thọ của tiếp điểm bị giới hạn bởi số lần tiếp xúc với hiện tượng hồ quang điện khi ngắt/mở dòng điện. Khi tiếp điểm bị ăn mòn, chúng cần được thay thế để đảm bảo Aptomat hoạt động ổn định.

Aptomat bị nhảy: nguyên nhân và cách khắc phục - Thiết bị điện Hecico — Nguyên lý hoạt động của Aptomat

So với aptomat dân dụng thì aptomat công nghiệp được thiết kế để bảo vệ các mạch điện trong các ứng dụng công nghiệp lớn, có khả năng xử lý dòng điện cao hơn và chịu được các tác động khắc nghiệt hơn. Sự khác biệt chính giữa hai loại này nằm ở công suất, kích thước, tính năng và độ bền. Aptomat công nghiệp thường có khả năng chịu tải lớn, có thể điều chỉnh được và được trang bị các tính năng bảo vệ tiên tiến như ngắt mạch tự động và cảm biến thông minh, trong khi aptomat dân dụng thường được thiết kế cho các ứng dụng nhỏ hơn và đơn giản hơn.

Một số hãng aptomat nổi tiếng trong lĩnh vực này bao gồm:

Schneider Electric: Nổi tiếng với các sản phẩm chất lượng cao và tính năng bảo vệ thông minh.
Siemens: Cung cấp các giải pháp aptomat đáng tin cậy, phù hợp với nhiều ngành công nghiệp.
ABB: Chuyên cung cấp thiết bị điện và tự động hóa với hiệu suất tối ưu.
Eaton: Nổi bật với các sản phẩm linh hoạt và công nghệ tiên tiến.
Mitsubishi Electric: Cung cấp thiết bị điện chất lượng cao, đặc biệt trong lĩnh vực tự động hóa.

2. Cấu tạo của Aptomat

Cấu tạo của Aptomat bao gồm các thành phần chính như tiếp điểm, hộp dập hồ quang, truyền động cắt và móc bảo vệ Aptomat.

2.1 Tiếp điểm của Aptomat

Aptomat thường có hai cấp tiếp điểm, bao gồm tiếp điểm chính và tiếp điểm hồ quang hoặc có thể là ba cấp tiếp điểm: tiếp điểm chính, phụ và hồ quang. Tiếp điểm chính dùng để dẫn điện, trong khi tiếp điểm hồ quang được sử dụng để tránh hồ quang cháy lan đến tiếp điểm chính. Khi Aptomat đóng mạch, tiếp điểm hồ quang đóng trước, sau đó là tiếp điểm phụ và cuối cùng là tiếp điểm chính. Ngược lại, khi cắt mạch, tiếp điểm chính mở trước, đến tiếp điểm phụ và sau cùng là tiếp điểm hồ quang.

2.2 Hộp dập hồ quang của Aptomat

Buồng dập hồ quang thường được chia thành nhiều đoạn ngắn, với tấm thép xếp thành lưới ngăn để dập tắt hồ quang một cách hiệu quả. Có hai loại hộp dập hồ quang: kiểu nửa kín và kiểu hở, được sử dụng để Aptomat dập hồ quang trong các chế độ làm việc của hệ thống điện.

2.3 Truyền động cắt của Aptomat

Truyền động cắt Aptomat thường được điều khiển bằng tay và bằng cơ điện, bao gồm cả điện từ và động cơ điện. Truyền động cắt bằng tay thường được sử dụng cho các Aptomat có dòng điện định mức thấp hơn 600A và được kết hợp với một tay phụ theo nguyên lý đòn bẩy để tăng lực điều khiển tay. Đối với điều khiển bằng cơ điện (điện từ), chúng có thể được sử dụng ở các Aptomat có dòng điện lớn lên đến 1000A, có thể điều khiển bằng động cơ điện hoặc bằng khí nén.

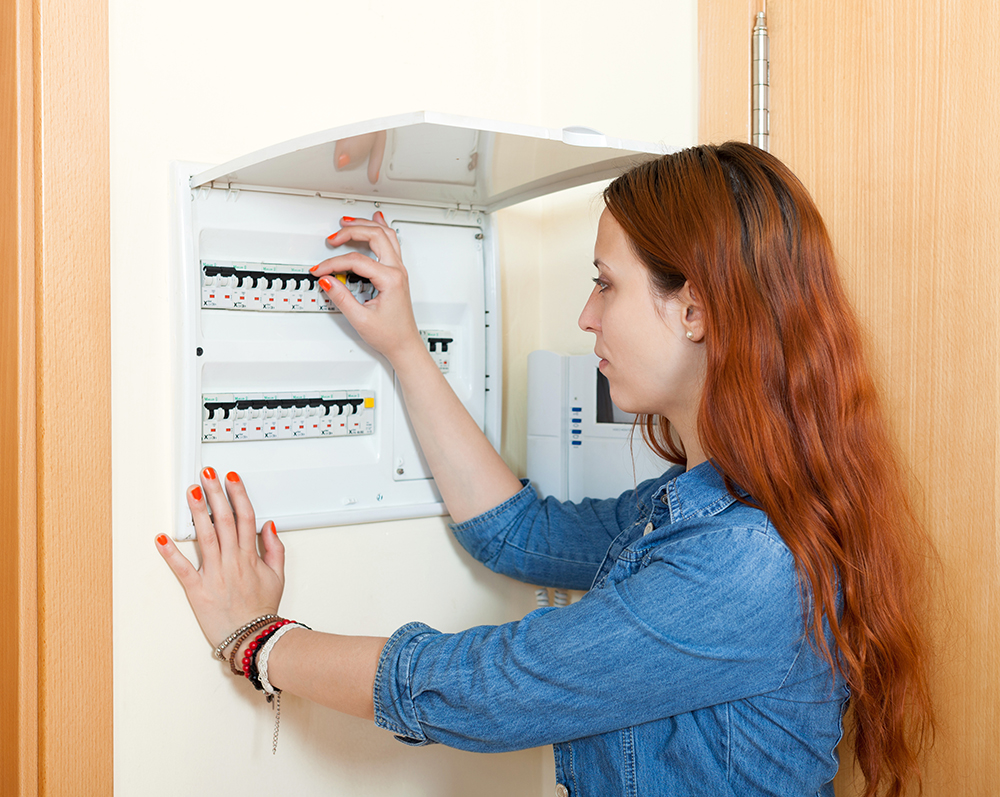

Aptomat là gì? Nguyên nhân và cách khắc phục aptomat bị nhảy liên tục — Cấu tạo của aptomat

2.4 Móc bảo vệ của Aptomat

Móc bảo vệ sẽ tác động khi mạch điện có dấu hiệu quá dòng điện hoặc sụt áp, giúp Aptomat tự động cắt điện và tránh sự cố. Móc bảo vệ quá dòng điện thường được làm từ hệ thống móc điện tử và rơ le nhiệt, đặt bên trong Aptomat. Móc bảo vệ sụt áp thường được thiết kế theo kiểu điện từ, có cuộn dây mắc song song với mạch điện chính, và được sử dụng để bảo vệ mạch điện khỏi sụt áp.

3. Aptomat dùng để làm gì

Tự động ngắt dòng điện trong trường hợp ngắn mạch hoặc sụt áp.
Bảo vệ thiết bị điện khỏi hư hỏng do sự cố không mong muốn.
Ngắt điện khi phát hiện dòng điện rò rỉ xuống đất, ngăn chặn mất cân bằng.
Tự động ngắt điện trong trường hợp giật điện, đảm bảo an toàn cho người sử dụng.

4. Nguyên nhân aptomat bị nhảy và cách khắc phục

Aptomat bị nhảy là hiện tượng thường gặp trong hệ thống điện của gia đình hoặc công trình xây dựng, có thể gây ra không ít phiền toái và nguy hiểm nếu không được xử lý kịp thời. Dưới đây là một số nguyên nhân phổ biến dẫn đến aptomat bị nhảy và cách khắc phục:

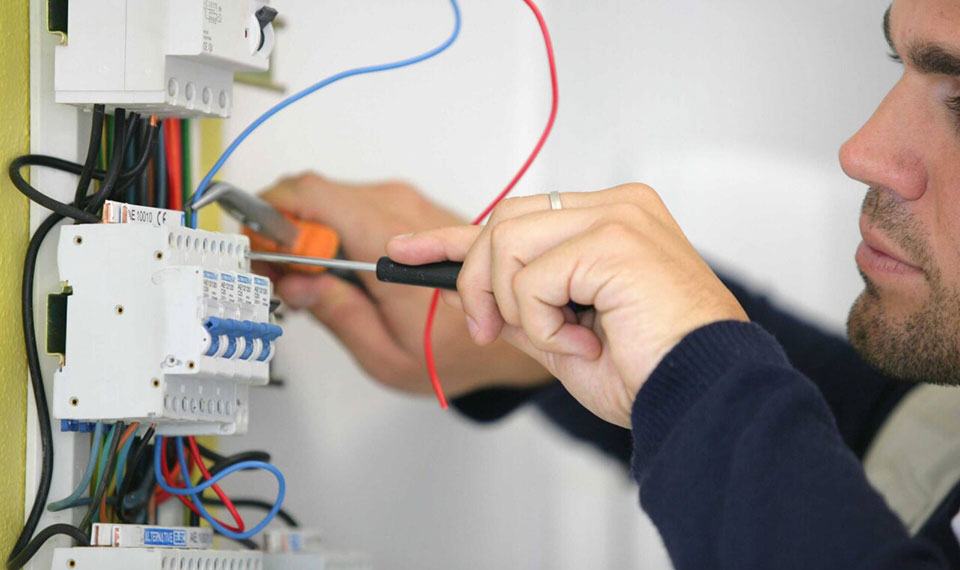

Xử lý Aptomat nhảy không rõ nguyên nhân — Xử lý aptomat bị nhảy

4.1 Nguyên nhân

Quá tải: Khi lượng điện tiêu thụ vượt quá công suất mà aptomat có thể chịu đựng, aptomat sẽ tự động ngắt để bảo vệ hệ thống.
Chập mạch: Do sự cố kỹ thuật như dây điện bị hỏng, tiếp xúc không tốt giữa các dây dẫn, hoặc nước xâm nhập vào hệ thống điện.
Sự cố điện dân dụng: Các thiết bị điện gia dụng hỏng hoặc có vấn đề kỹ thuật có thể gây ra sự cố chập mạch hoặc quá tải.
Rò rỉ điện: Điện có thể rò rỉ ra khỏi hệ thống do dây dẫn bị hỏng, cách điện kém, hoặc các thiết bị điện không an toàn.
Lỗi của aptomat: Aptomat bản thân có thể bị hỏng hoặc già cỗi, làm cho khả năng phản ứng không còn chính xác.

4.2 Cách khắc phục

Phân chia tải điện hoặc nâng cấp aptomat sang loại có công suất lớn hơn phù hợp với nhu cầu sử dụng.
Tìm kiếm nguyên nhân gây chập, có thể cần gọi thợ điện chuyên nghiệp để kiểm tra và sửa chữa hệ thống điện.
Đảm bảo rằng tất cả thiết bị điện đều an toàn và không gây quá tải hoặc chập mạch.
Sử dụng dụng cụ đo điện để phát hiện điểm rò rỉ và sửa chữa hoặc thay thế dây điện và thiết bị bị hỏng.
Nếu aptomat bị hỏng, việc thay thế bằng aptomat mới là giải pháp tốt nhất.

5. Địa chỉ mua Aptomat uy tín

Vật Tư Kim Khí Tiêu Tiêu tự hào là địa chỉ mua aptomat uy tín và chất lượng. Với đội ngũ nhân viên giàu kinh nghiệm, chúng tôi cam kết cung cấp đến khách hàng những sản phẩm chất lượng cao và đáp ứng đúng nhu cầu. Nếu bạn đang tìm kiếm một đối tác đáng tin cậy với sự đa dạng, chất lượng và chuyên nghiệp trong lĩnh vực thiết bị điện, hãy liên hệ với chúng tôi ngay hôm nay. Với Vật Tư Kim Khí Tiêu Tiêu, sự hài lòng và an tâm của bạn là ưu tiên hàng đầu.

Để đảm bảo sự an toàn và hiệu suất của hệ thống điện, việc lựa chọn aptomat là rất quan trọng. Hy vọng qua bài viết này, bạn đã biết aptomat là gì rồi nhé. Hãy liên hệ với Vật Tư Kim Khí Tiêu Tiêu để có được sản phẩm phù hợp với nhu cầu của bạn.
